PkpmCAE  v25.7.4官方正式版

　　PKPM-CAE通用仿真云计算系统，拥有完整且自主可控的仿真前后处理系统、任务调度系统、网格划分内核和通用有限元计算内核。该系统对标国外的主流商业仿真软件(abaqus、ansys等)，致力于满足国内土木乃至全工业领域绝大部分通用仿真需求。

　　PKPM-CAE通用仿真云计算系统分为模型接口、前后处理以及核心求解三个子系统。

　　模型接口分为专用建模软件接口、结构/几何模型接口、参数化建模和模型库。专用建模软件接口可接入BIMBASE建立的几何模型，以实现PKPM-CAE的复杂交互式建模功能。结构/几何模型接口可接入PKPM和YJK等建筑设计模型和STL、IGS等通用几何模型。参数化建模通过编写Python脚本在软件内实现建模功能。模型库用于存储既有的用户模型，支持方便快速地调出模型进行分析。

　　前后处理分为前处理和后处理。前处理提供网格划分工具和图形交互式修改工具。网格划分实现将几何模型的连续域离散为数值模型网格的功能。图形交互式修改可使用户方便地实现参数修改、荷载约束定义、连接关系生成、分析参数设置等功能，实现完整数值计算模型的搭建。后处理主要实现计算结果可视化展示，包括：多显示模式的云图展示，标量和矢量结果的云图展示，变形图展示，矢量箭头图展示，时间维度的动画演示，隐藏破坏区域，提取节点/单元结果数据等。

　　此外，PKPM-CAE 还实现了本地、远程、云端计算时的进程调用、任务管理、计算节点分配等功能。

　　软件功能：

　　1.通用仿真-固体力学模块

　　面向固体结构通用仿真需求，包含完整的CAE分析功能(模态、静力、稳定性、隐式/显式动力学、谐响应、谱分析、极限承载力分析等)，拥有20多种单元类型(1维/2维/3维等)和10余种材料本构模型(金属/混凝土/岩土等)，支持几何、材料、接触等各种非线性，支持单元生死，支持绑定、耦合、嵌入等各种广义连接。

　　2.通用仿真-传热学模块

　　面向固体结构的温度场仿真需求，可定义节点和单元上的热流、对流、热辐射，拥有1维、2维、3维热仿真单元类型， 可模拟内部热源、表面对流、表面热辐射等多种工况的稳态与瞬态传热分析。

　　3.建筑仿真-动力弹塑性模块

　　面向建筑结构整体弹塑性动力学分析专项需求，可自动化完成设计模型导入、计算分析、结果整理、报告书生成，基本实现了大震弹塑性分析全过程的一键式完成， 包含模态、静力、显式/隐式动力学分析。

　　4.建筑仿真-节点转换梁模块

　　面向建筑结构节点和转换梁精细化分析专项需求，在导入结构设计模型的基础上，可自动生成节点和转换梁多尺度分析模型，支持通过脚本建立异型复杂节点模型， 并支持自动生成简略版计算报告书，包含模态、静力、谱分析。

　　5.建筑仿真-结构稳定模块

　　面向跃层/大跨结构线性屈曲和双非线性稳定分析专项需求，支持指定跃层柱进行屈曲分析获取荷载系数，包含模态、静力、屈曲、极限承载力分析。

　　6.工业仿真-料仓钢板仓模块

　　面向各种工业钢板仓/筒仓料仓分析专项需求，支持参数化建模和加载，包含模态、静力、屈曲、极限承载力分析。

　　7.工业仿真-工业设备振动模块

　　面向各种工业厂房机器设备周期振动分析专项需求，分析简谐荷载作用下、结构响应随激励频率变化的规律，找出共振频率，计算共振响应， 包含模态、静力、谐响应分析。

　　8.石化仿真-石化LNG罐模块

　　面向石化LNG混凝土外罐分析设计专项需求，支持参数化建模、加载、后处理，包含模态、静力、隐式/显式动力学、谱分析， 支持计算结果自动整理和配筋设计。

　　功能亮点：

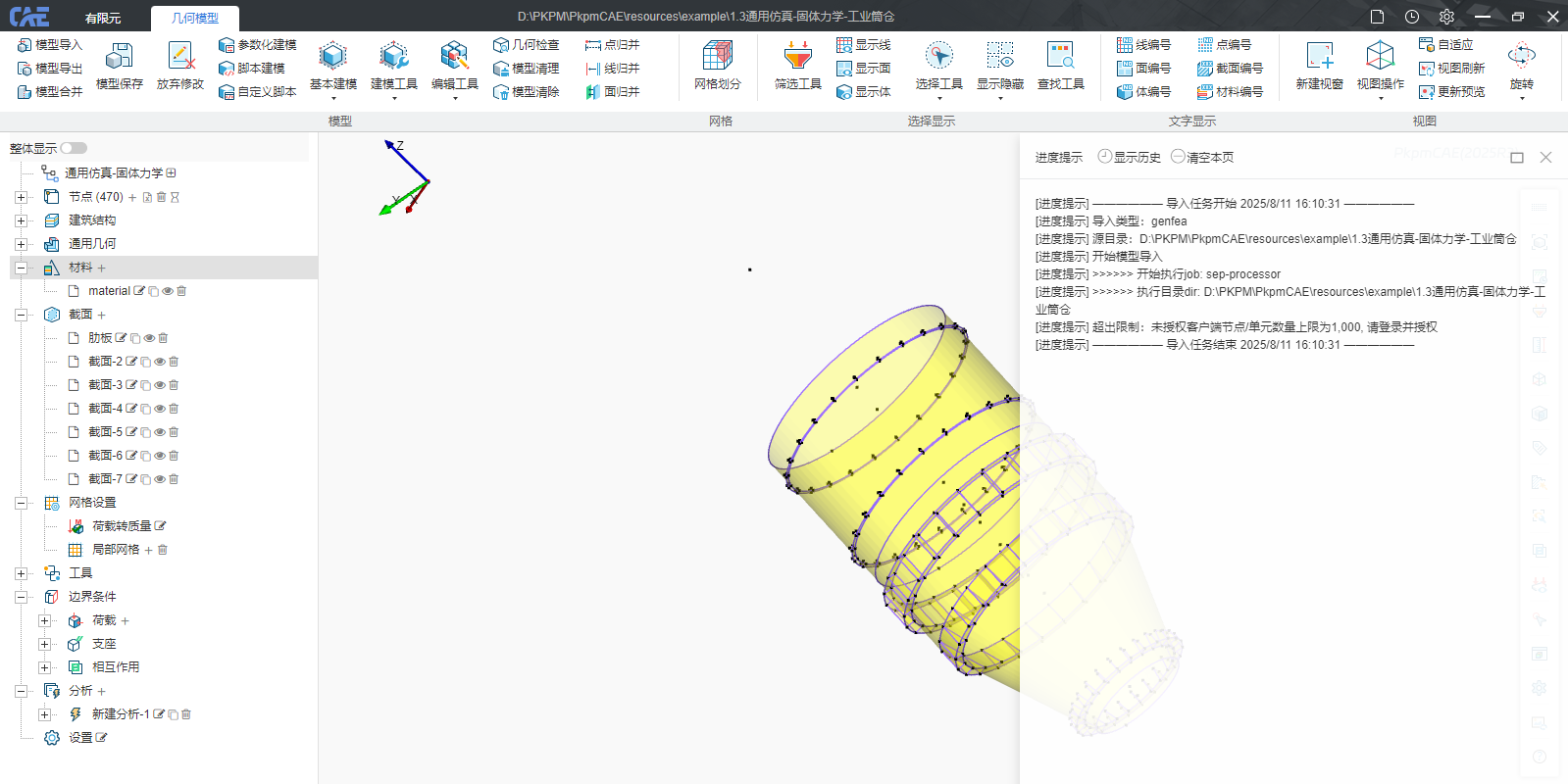

　　1.网格划分

　　完全自主知识产权的二维和三维网格划分引擎，可满足常规建筑结构和工业领域的 网格划分需求。

　　2.分析功能与计算内核

　　完全自主知识产权的通用有限元仿真计算内核，其分析功能包括模态、静力、稳定性、隐式/显式动力学、谐响应、谱分析等，支持cpu和gpu多核并行(云版和Linux版)。

　　3.单元、材料库

　　拥有包括梁、杆、索、板、壳、膜、三维实体等20多种单元类型，10余种材料本构模型(金属/混凝土/岩土等)，涵盖几乎所有 固体力学相关计算需求。

　　4.广义连接

　　支持耦合、绑定、嵌入、连接器、接触等多种广义连接，满足用户模拟多种连接关系的 需求，同时支持自定义约束方程和 主从自由度。

　　5.非线性

　　支持的非线性形式包括几何、 材料(弹塑性)、接触等，支持生死单元和 超级单元技术。

　　6.接口

　　提供丰富的外部接口，可导入PKPM/YJK结构设计模型或abaqus/ansys等 有限元计算模型，同时正在扩展stl、igs、obj 等通用几何模型接口。

　　7.云服务与远程计算

　　提供公有云和私有云服务(私有云可在用户局域网内配置)，可通过拉取或推送实现桌面端和云端的同步;桌面端可配置局域网远程计算，提交计算时可调用远程服务器计算资源。

　　8.图形交互

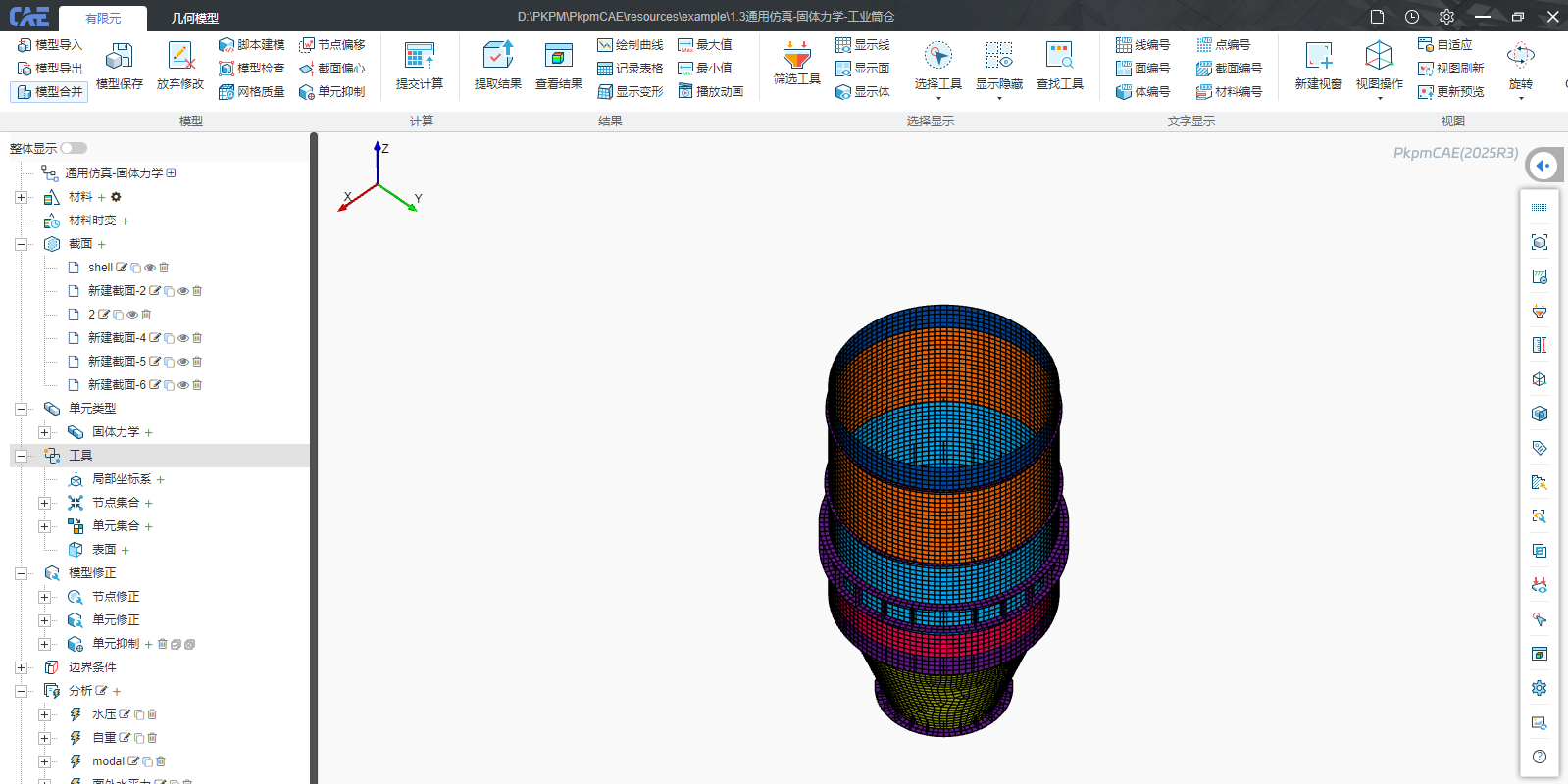

　　拥有简单、方便的图形交互界面。用户可在图形交互界面下快捷的完成模型查看、修改、定义等前处理操作;计算完成后，可在同一界面下完成计算结果查看、输出等后处理操作。
