浩辰CAD看图王 V10.7.0

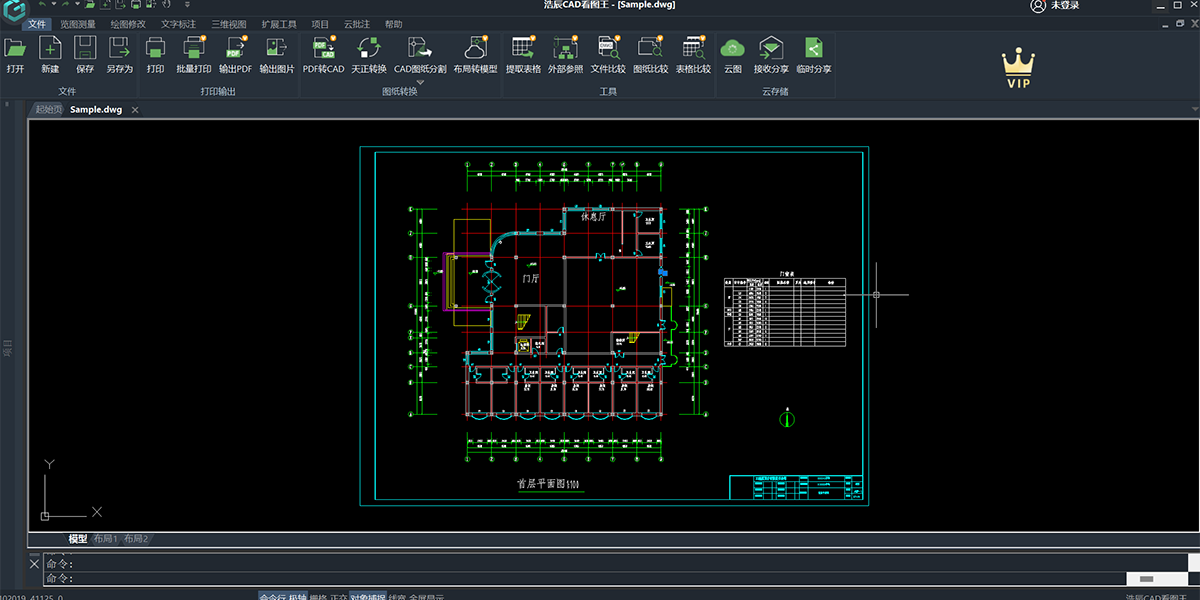

浩辰CAD看图王一款集CAD快速览图、三维/3D看图、BIM预览、机械图纸看图、测量标注等功能于一身的轻量级2D/3D看图及编辑的CAD软件。支持完美查看AutoCAD、浩辰CAD、BIM模型、天正建筑、AutoCAD Mechanical机械版、中望CAD机械版等各版本二维和三维CAD图纸，矢量图显示放大不失真，超快速开图、显示准确，支持打开dwg、dxf等多种二维图纸，以及stp、step、rvt、prt、sldprt、bim等几十种三维格式图纸，并可对三维图纸进行测量、旋转、剖切、爆炸等操作，可实现二维/三维看图、BIM预览、轻量编辑、批量打印、多格式转换、图纸对比、分享协作等多种功能操作。

浩辰CAD看图王新变化

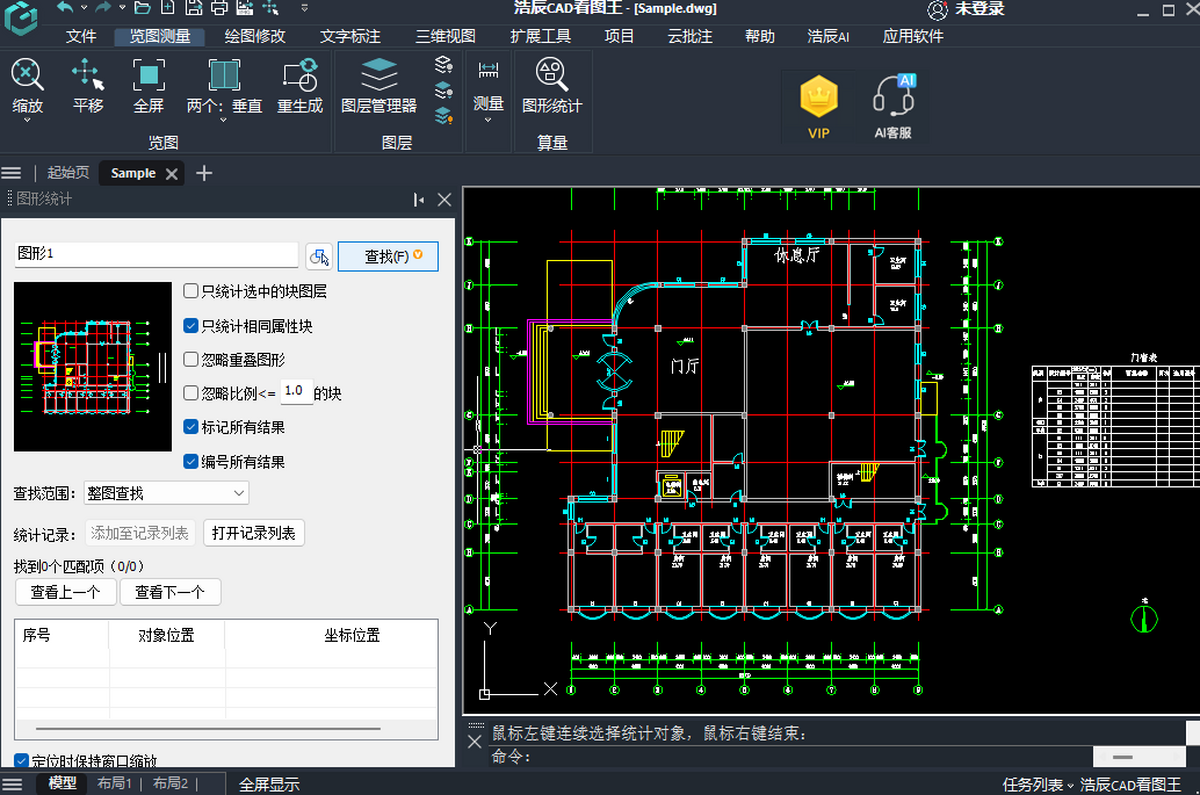

■图形统计功能精度优化【10.5.0】

■新增三维功能引导(技术文件)【10.5.0】

浩辰CAD看图王功能

■内置云图功能，可实现CAD文件多端(电脑、网页、App)同步和团队项目协作，边看图、边批注、边修改，快速提升团队效率;

■支持机械/制造/建筑/BIM等各行业CAD看图、测量、标注、打印等操作;

■全面支持rvt、stp、step、prt、sldprt、BIM等几十种三维格式;

■专业字体解析，自动匹配字体乱码，无需安装font字体即可正确显示;

■便捷轻松的CAD绘图功能，满足对图纸编辑修改的需求;

■专业服务团队，提供365天全年无休的在线技术支持，解决您的后顾之忧。

浩辰CAD看图王新版特色

■开图更快速、显示更准确、功能更齐全

打开CAD图纸响应快，天正实体、三维真实以及外部参照完美显示，看图制图各种工具样样具备，使图纸操作更加轻松!

■多终端跨平台应用 网页、手机、电脑一个账户

注册电脑版账号，即可同步使用网页版和手机版。随时随地在浏览器、手机、电脑访问云端存储的项目文档，并实现便捷安全的图纸交流与分享。

■多种功能专业化

率先支持查看"rvt”格式的BIM模型、PDF转CAD(互转)、批量打印CAD图纸、CAD块统计、文字递增等多种专业CAD功能

■专业智能的高级会员

开通高级会员，获取5G超大云存储空间，打通浩辰CAD看图王电脑版的会员权益，轻松访问云端图纸。

大成至简，高效全能

■精准测量

支持长度、角度、半径、面积等测量，测量结果一键导出到Excel表格，数据清晰一目了然

■图纸比较

新增图纸比较功能，快速方便的比较两张图纸的差异，并可将比较结果进行保存

■简单绘图

直线、多段线、椭圆等简单的绘图工具，删除、移动、复制等常用的修改命令，结合捕捉、正交、插入表格等，满足轻量修改图纸的要求

■完美显示

完美的CAD解析技术，使天正建筑、外部参照、3D图纸等，显示准确又完整

■快速高效

顺畅打开AutoCAD®和天正建筑全版本的二维、三维图纸

■更多支持

图层管理、云图分享、放大镜、打印、表格、分享、二次开发等功能任您选

浩辰CAD看图王优势

■集中高效的云端文档管理

免费的云端存储平台，集中化管理CAD图纸、字体、图片等各图档文件。无论身在何处，都可随时随地访问项目图档。

■便捷安全的图纸分享

创建分享链接、分享到群组、邮件发送等方式，并设置权限，灵活的保障图纸数据安全，和团队成员一起共享设计成果。

■专业智能的高级会员

浩辰CAD看图王推出高级会员，不仅提供5G超大云存储空间，而且手机版提供更多强大且专业的功能，注册即免费体验手机版高级功能。

■紧密互联的团队协作云批注

强大的云批注，标记与记录团队间的注解反馈，实现多终端、成员之间的协作设计，告别延迟与低效，用更快的方式向你的伙伴同步设计。

浩辰CAD看图王特点

■CAD快速览图，顺畅打开AutoCAD、浩辰CAD、天正、AutoCAD Mechanical机械版、中望CAD机械版、BIM等各种版本CAD图纸，天正全专业图纸解析与版本转换;

■CAD多种格式转换，支持浏览DWG、DXF等格式图纸，同时可将PDF格式转为DWG格式图纸，以及CAD转为PDF文档或PNG等格式图片;

■多种CAD图纸操作，提供测量标注、图纸比较、外部参照、表格提取、批量打印，输出PDF等功能;

■CAD图纸完美显示，真矢量图纸显示，云字体提供CAD字库，告别乱码困扰;

■测量标注，长度、面积、角度、坐标等多种测量与标注，同时可对测量标注的单位以及比例进行调整;

■CAD云批注，支持文字、引线、箭头、手绘线等多种批注，并可分享好友协同工作，手机与电脑可共享批注内容;

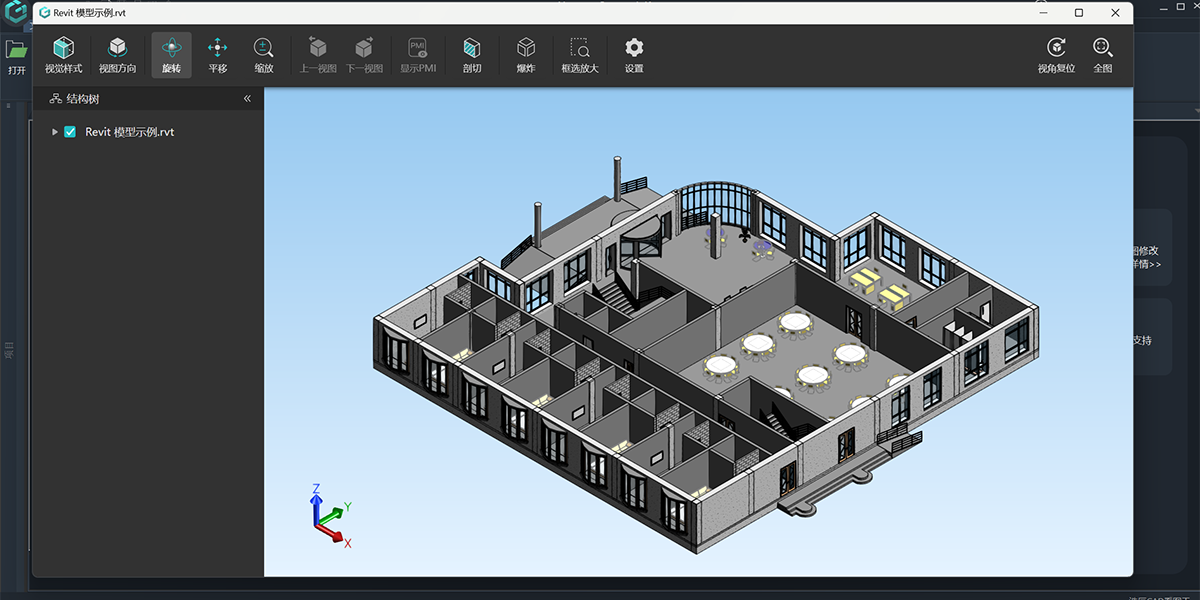

■3D图纸浏览，支持查看rvt、stp、step、prt、sldprt、bim等几十种三维格式图纸/模型，及测量、旋转、剖切、爆炸等操作;

■一键同步，云存储空间图纸随身，在手机、平板或电脑上随时同步您的CAD图纸;

■绘图工具，支持CAD图纸绘制、测量、标注、文字查找、视口操作等功能;

■DWG安全分享，图纸上传云图分享可设置有效天数以及批注是否可见，保护图纸安全;

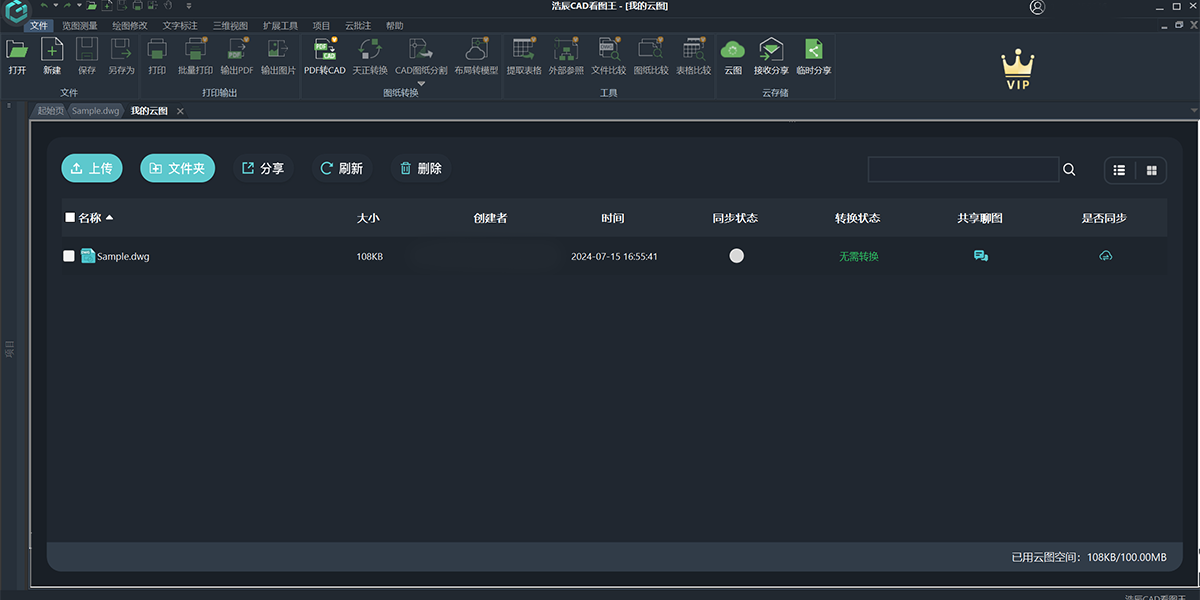

■我的云图，云图空间存储与分享，CAD图纸安全不丢失。

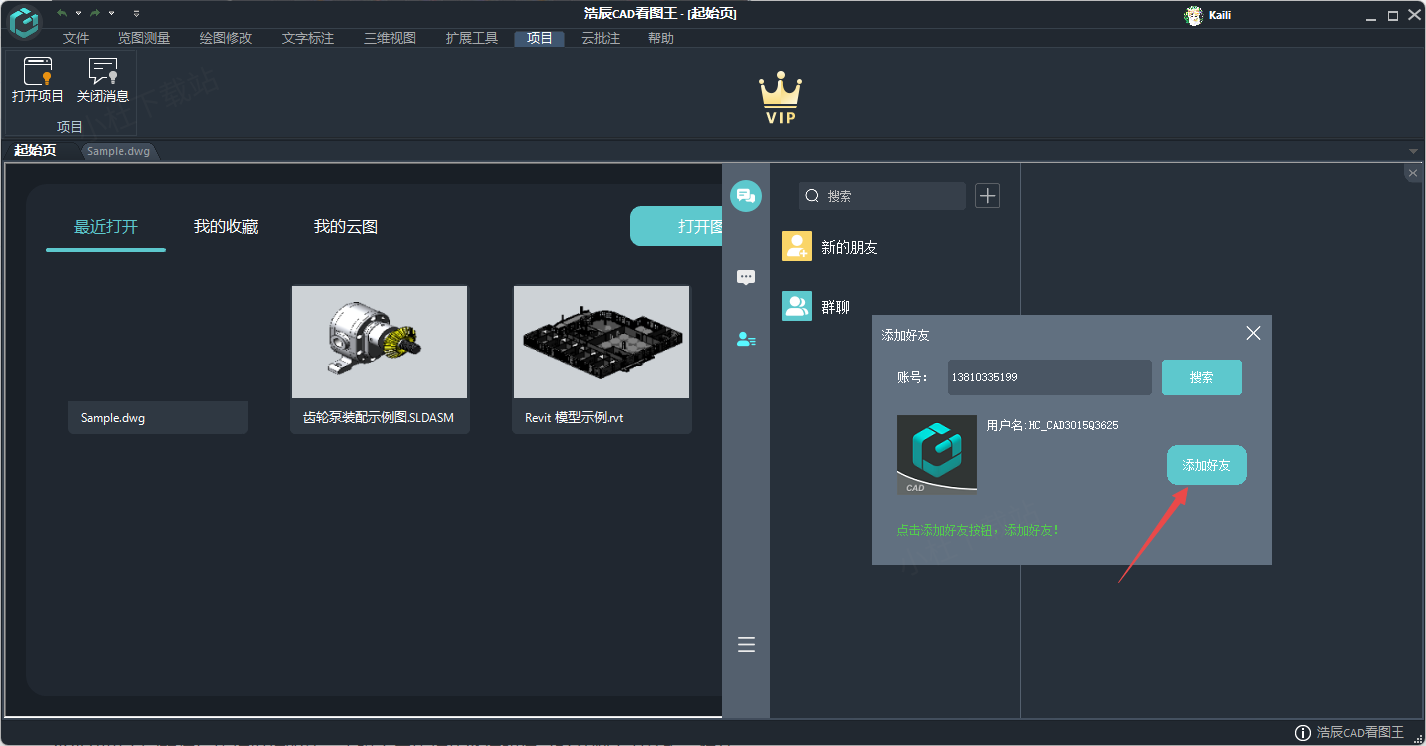

■协作功能，支持多人在线沟通与图纸实时同步，实现图纸即时交流、共享管理。

浩辰CAD看图王常见问题解答

Q1：CAD看图软件中如何修改引线批注颜色

A：1、首先启动【浩辰CAD看图王】电脑版软件，在功能区点击切换至【云批注】选项卡，在批注工具中点击【引线】。

2、执行命令后，界面上方功能区中会跳出【批注】选项卡，在其中可以根据实际需求设置批注的线型颜色、填充颜色、文字颜色。选择线型颜色与文字颜色后，在图纸中指定CAD引线批注的插入位置，输入相应的批注文字，即可完成引线标注。

除了可以在进行批注的时候设置颜色以外，浩辰CAD看图王中还可以修改已有的CAD引线批注颜色。具体操作步骤如下：

1、在功能区中依次点击【云批注】—【选取批注】，在图纸中选中需要修改的引线标注。

2、此时界面上方功能区中会跳出【批注】选项卡，在其中可以根据实际需求设置批注的线型颜色、填充颜色、文字颜色。

Q2：浩辰CAD看图王图纸打印不完整怎么办

A：CAD图纸打印不完整一般是由于打印范围选择错误造成的，在打印界面中，将【打印范围】选择为【全图】或【窗口】选项即可解决问题。而如果大家选择的是【窗口】打印的话，需要在选择它之后，点击其右侧的【窗口】按钮，然后在图纸界面框选需要打印的范围即可。

Q3：浩辰CAD看图王测量结果有误差怎么办

A：选择界面下方的【对象捕捉】功能，或者可以直接点击键盘上的F3功能键。有了对象捕捉后，在选择点的时候会自动进行捕捉相应的点，测量的结果和图纸上的标注结果也是一致的，不仅在速度上有了提升，同时也减少了误差。

注意：图纸中标注的尺寸是四位小数，而测量的结果却只有三位小数，这是标注精度设置的问题，可以根据自身需求来设置标注精度。

Q4：浩辰CAD看图王图纸比较步骤：

A：步骤1：启动【浩辰CAD看图王】电脑版，打开需要进行图纸对比的CAD图纸，我们可以看到有两张平面图，分别为首层平面图和二层平面图。

步骤2：点击【文件】菜单栏中的【图纸比较】工具。

步骤3：点击【图纸比较】后，会出来一个对话框，因为我们需要比较的是同一张图纸中的两个不同的平面图，所以图纸1和图纸2是一样的，我们只需要点击开始比较就可以啦。

步骤4：进入【图纸比较】后，我们可以点击【设置基准点】，然后用鼠标移动，选择两个平面图的同一基准点，比如图框的同一位置

步骤5：确定好基准点后，即可完成CAD图纸比较工作。两个平面图有不一样的地方，用不同的颜色进行了显示，也给大家框起来了，大家观察两个平面图的区别就更加方便啦!

Q5：如何使用浩辰CAD看图王中来快速查找文字

A：1、打开图纸，切换到编辑模式下;在扩展工具下有个文字查找，找到并且点击

2、在弹出的查找对话框中，输入需要查找的内容，也可以从图纸上选择需要查找的内容

3、选择查找位置范围，可以勾选相关的搜索选型，点击查找

4、弹出查找替换对话框，显示出搜索查找内容的具体数量，勾选列出结果，会将搜到的内容一一列出来，方便我们查看

5、点击每一项内容并点击右侧的放大镜，可以在图纸界面以高亮区显示出来查找内容的位置。

Q6：浩辰CAD看图王的CAD图纸分割方法步骤：

A：1、在【浩辰CAD看图王】电脑版中打开需要分割的CAD图纸文件后，可以看到图纸中有很多不同的图框内容。

2、点击【文件】菜单栏中的【CAD图纸分割】功能，在图纸中框选需要分割出来的部分，被选中的内容会以虚线形式展示。

3、选中需要分割的对象后，按下回车键，在弹出的【图形另存为】对话框中，可以选择新分割出来的图纸保存位置和文件名，然后进行保存即可完成CAD图纸分割。

Q7：CAD中怎么将测量结果导出表格

A：首先使用浩辰CAD看图王电脑版打开CAD图纸，进入【测量标注】菜单栏，选择测量工具进行测量，测量完成后点击下方测量对话框中的“√”，用于将测量结果进行保存。

保存后的测量结果可以在测量记录里面查看，点击测量记录对话框右下角的【导出Excel】，可以将测量记录中的测量结果导出成Excel表格进行查看和保存。

注意事项：

1、要将测量记录导出Excel表格，电脑上一定要安装Excel。否则无法导出，记住是Excel，不是WPS，WPS是不可以的哦。

2、进行面积测量的时候，选好各个顶点组成封闭图形后记得回车哦，否则面积无法在测量对话框中显示。

Q8：CAD软件中如何设置CAD线宽

A：1、在浩辰CAD看图王电脑版的编辑模式下绘制了一个矩形，其线宽为默认线宽。

2、要对CAD线宽进行设置，首先打开图层管理器，找到相应的图层，点击线宽，在出来的线宽对话框中选择需要的线宽。

3、完成以上操作后，即可完成CAD线宽的修改。如果此时CAD图纸中的线宽依然没有改变，一般情况下是由于没有打开线宽显示导致的，只需要在界面下方打开【显示/隐藏线宽】按钮就可以了。

Q9：CAD单位怎么设置

A：一般情况下，当我们在【浩辰CAD看图王】电脑版的【览图绘制】列表下的【测量】菜单栏选中【距离】测量之后，在界面上点击需要测量距离的线段的两个端点，其距离就显示在界面下方的测量对话框中了。

点击【测量工具栏】，在出来的【测量工具】对话框中选择【参数设置】调出【参数设置】对话框，里面有一个单位转换，我们将转换为的单位设置成米(m)后确定。

Q10：CAD中怎么测量坐标

A：坐标测量的位置：【浩辰CAD看图王】电脑版【览图绘制】菜单栏【测量】工具箱中。

坐标测量的步骤：点击菜单栏的【测量坐标】按钮，在界面上选择需要测量坐标的点，测量的坐标就显示在界面下方的对话框中了。

CAD测量精度设置：在【测量工具】菜单中点击【参数设置】按钮，可以手动设置测量结果的精度。

浩辰CAD看图王操作技巧

旧版本软件打不开新版本CAD图纸怎么操作

第一步：在【浩辰CAD看图王电脑版】中打开需要转换版本的CAD图纸，界面左上角切换至【编辑模式】，点击界面左上方的软件【logo】，在出来的下拉菜单栏中点击【另存为】功能。

第二步：在出来的【图形另存为】对话框中选择图纸的【保存位置】、设置图纸的【文件名】以及【保存类型(2010版本)】。

第三步：最后点击【保存】即可完成。

浩辰CAD看图王三维(动态观察)模式操作步骤：

进入三维【动态观察】模式下不显示【云批注】相关图元，点击【二维线框】将退出三维模式。

1、按住鼠标左键进行模型旋转

2、滚动鼠标滚轮进行视图缩放

3、按住鼠标滚轮进行视图平移

4、ESC退出【动态观察】

浩辰CAD看图王打开的图纸文字显示问号怎么办

1、启动软件，选择界面顶部的【文字标注】选项，接着，选择【异常文字替换】功能。

2、然后，在弹出的【异常字体替换】窗口中，如果图纸中的字体存在异常的话，此时字体样式的状态就会显示【字体缺失】的红色文字。点击缺失字体中的【当前显示字体】中的选项。

3、最后，选择下拉选项中已有的字体，最后点击【确定】按钮进行保存即可。

4、如果大家希望字体以原字体显示的话，参照异常字体替换窗口中的【原字体】列，下载缺失的字体文件，然后将文件放到系统的Fonts字体文件夹当中，最后重新大家图纸即可。

浩辰CAD看图王新增文件比较/表格比较功能在哪里

1、打开浩辰CAD看图王，在【文件】工具栏下可以看到文件比较/表格比较功能

2、点击【文件比较】，分别添加新旧图纸文件，在选项设置中可以设置标记颜色和比较属性。确认完成后，点击“比较”按钮即可。

3、表格比较功能，只需选择和添加表格，并点击“开始比较”即可

浩辰CAD看图王底部工具栏命令行怎么用

1、在浩辰CAD看图王底部，可以看到命令行，通过拖拽，可以显示更多命令行内容

2、在命令行中输入快捷键或完整名称后，按回车可以快速执行该命令，如调用命令快捷键DS，打开【草图设置】对话框

浩辰CAD看图王打印图纸步骤：

1、启动【浩辰CAD看图王】电脑版软件，打开需要打印的图纸文件后，点击【文件】菜单栏的【打印】按钮，或直接调用CAD打印命令快捷键【Ctrl+P】。

2、执行命令后，即可调出【打印】对话框，打印对话框分为打印机尺寸、颜色、方向等等，按照您的需要直接设置后点击打印即可。

浩辰CAD看图王手绘测量角度操作步骤

1、启动【浩辰CAD看图王】电脑版，打开需要进行角度测量的CAD图纸，如下图所示，我们可以看到这个楼梯的侧面是一个斜面，在以前，面对这样的斜面，我们可能会因为缺乏准确的实体线条而感到束手无策，无法精确地测量出这个角度。

2、而现在我们可以点击【览图测量】菜单栏中的【测角度】工具，在弹出的下拉菜单中选择【测角度：绘制两边】。

3、根据鼠标箭头的指示，先指定角的顶点，然后再分别指定角的两个端点。

4、选定角的几个点后，其角度便会显示在软件界面下方的对话框中。

浩辰CAD看图王如何调整线宽

1、打开「浩辰CAD看图王」电脑版，点开图纸，想要修改线宽，首先打开图层管理器按钮，找到相应的图层，点击线宽，在弹出的线宽对话框中选择需要的线宽。

注意：这里图纸管理器下方调整的线宽是整个页面的线宽都会调整，如果您只想调整图纸中某一个线段的线宽，记得同时打开「特性」，然后点击具体的线段调整。

2、当完成上述操作后，线宽就已经改过来了，但是如果你发现图纸中的线宽还没有改变，那就说明是你没有打开线宽显示，如下图所示，在界面下方打开显示/隐藏线宽按钮即可。

3、点击完成后，可发现线宽已修改。

浩辰CAD看图王如何批量分割图纸

1、启动【浩辰CAD看图王】电脑版软件，打开CAD图纸，点击【文件】菜单栏的【批量图纸分割】。

2、点击【批量图纸分割】过后，会调出如下图所示的【批量图纸分割】对话框，在该对话框中我们首先可以【选择范围】，即选择需要分割的图纸范围，点击之后会回到图纸界面，我们使用鼠标进行框选即可。

3、选择好需要分割的范围之后我们还可以设置分割后图纸的保存路径，方便我们后续查找图纸。

4、我们选择了8个图框要进行分割，如果需要改动的话可以选择【移除当前】重新选择，需要增加的话，可以选择【框选添加图纸】来进行增加。

5、以上所有的都选择完成之后，点击【开始转换】就可以啦!

浩辰CAD看图王怎么测量坐标

坐标测量的步骤：点击菜单栏的【测量坐标】按钮，在界面上选择需要测量坐标的点，测量的坐标就显示在界面下方的对话框中了，该点的坐标(x，y)为(59，40)。

浩辰CAD看图王测量结果精度在哪设置

在【测量工具】菜单中点击【参数设置】按钮，可以手动设置测量结果的精度，我们将测量结果的精度改成小数点后保留3位。
